Разрядники ГИРМК-35
ГИРМК предназначена для молниезащиты воздушных линий электропередачи (ВЛ) трехфазного переменного тока классов 35, 110 кВ.
Технические характеристики
| Технические характеристики | ГИРМК-35 | ГИРМК-110 |
| Класс напряжения кВ | 35 | 110 |
| Количество разрядных элементов (ИРМК) | 3 | 7 |
| Наибольшее длительно допустимое фазное напряжение промышленной частоты, кв | 40,5 | 73 |
| Минимальная разрушающая механическая нагрузка, кН | 120 | |
| Уровень радиопомех 1,1 наиб. Рабочего фазного напряжения, не более, Дб | 55 | |
| Ток к.з. сети, при котором гарантируется не менее 10 срабатываний, кА | 3 | |
| Длина пути утечки, мм | 365*n | |
| Время гашения сопровождающего тока промышленной частоты, не более, мс | 10 | |
| Максимальное значение выдерживаемого импульса тока 8/50 мкс, кА | 30 | |
| 50% разрядное напряжение пром. частоты в сухом состоянии, под дождем, а также загрязненном и увлаженное состоянии (не менее 10мкс), не ниже, кВ |
42 | 110 |
| Масса, кг | 6,7*n | |
n-число изоляторов-разрядников в гирлянде

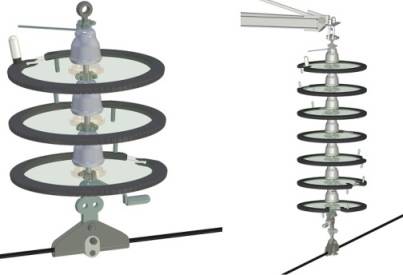

Мультикамерные разрядники серии ГИРМК состоят из гирлянды изоляторов-разрядников мультикамерных (ИРМК) на основе тарельчатых стеклянных изоляторов U120AD. ИРМК-U120AD-УХЛ1 является принципиально новым устройством, сочетающими в себе одновременно свойства и изолятора, и разрядника. Его применение позволяет защитить воздушные линии электропередачи от прямых ударов молнии и от индуктированных грозовых воздействий и их последствий.
Применение ГИРМК на ВЛ позволяет отказаться от грозозащитного троса. При этом снижается высота, масса и стоимость опор, а также стоимость всей ВЛ в целом, но обеспечивается её надёжная молниезащита.
Принцип работы
Основу изолятора-разрядника составляет массово выпускаемый стеклянный тарельчатый изолятор U120AD, на который специальным образом установлены мультикамерная система (МКС) и электроды. Такие дополнения не приводят к ухудшению изоляционных свойств изолятора, но благодаря им он приобретает свойства разрядника.
МКС установлена по периметру ребра изолятора. Она занимает примерно пять шестых окружности ребра, оставшаяся часть которого занята профилем из силиконовой резины без электродов. От одного из концов МКС отходит верхний подводящий электрод, а от другого — нижний отводящий электрод.
При воздействии перенапряжения на ИРМК сначала пробиваются искровые воздушные промежутки, а затем — МКС. Ток грозового перенапряжения протекает от верхнего подводящего электрода через искровой канал воздушного промежутка, затем — по МКС, и далее — через канал разряда воздушного промежутка, к нижнему отводящему электроду.
Установка
Гирлянда из изоляторов-разрядников устанавливается вместо стандартной поддерживающей гирлянды изоляторов, на опорах с натяжной изоляцией ГИРМК устанавливается в шлейф (может потребоваться дополнительная арматура) на всех фазах (если иное не предусмотрено проектом). Последовательность действий при сборке гирлянды из изоляторов-разрядников соответствует последовательности действий при сборке гирлянды из обычных изоляторов на новых ВЛ или при ревизии (замене) гирлянды изоляторов на уже эксплуатируемых ВЛ.
Во время монтажа нужно внимательно отнестись к соблюдению воздушных промежутков. Избежать перекоса ГИРМК и близкого расположения арматуры можно правильным выбором места подвеса, удлинением шлейфа, добавлением дополнительных удлиняющих звеньев, подвешиванием утяжелителей.
Типовые чертежи по установке ГИРМК на таких опорах могут быть высланы по запросу. Возможна разработка чертежей и арматуры для случаев, где типовые решения не применимы.
