Разрядник РМКЭ-10-IV-УХЛ1

Молниезащита ВЛ 6-10 кВ от воздействия индуктированных перенапряжений,обратных перекрытий и прямых ударов молнии.

Технические характеристики

Мультикамерный разрядник РМКЭ-10-IV-УХЛ1 предназначен для защиты воздушных линий электропередачи (ВЛ) классов напряжения 6, 10 кВ трехфазного переменного тока с неизолированными и защищёнными проводами от отключений и повреждений, возникающих в следствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии.

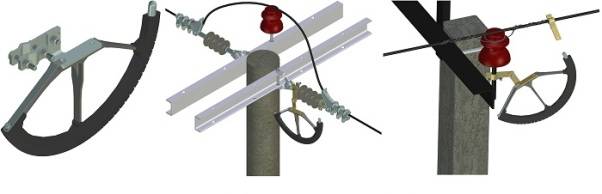

Разрядник устанавливается на ВЛ с любыми видами опор, совместно со штыревой или полимерной натяжной изоляцией.

Форма разрядника напоминает тороидальный экран, поэтому разрядник получил название разрядник мультикамерный экранного типа (РМКЭ)

Область применения

По сравнению со своим предшественником – длинно-искровым разрядником модульного типа, РМКЭ-10 обладает улучшенными характеристиками, в частности рассчитан на больший ток короткого замыкания - до 3.5 кА, что делает его применимым для более широкого спектра ВЛ. Кроме того, разрядники экранного типа гораздо компактнее и удобнее с точки зрения транспортировки и установки.

Применение РМКЭ-10 актуально для линий электропередач с грозотросом и без него, так как обеспечивается защита от всех вредных последствий удара молнии: при прямом ударе молнии в фазный провод, при обратных перекрытиях, при индуктированных перенапряжениях.

Разрядники экранного типа удобны для установки на уже существующих линиях, так как не требуется замена изоляции.

Принцип работы

При воздействии перенапряжения на провод ВЛ, например, при прямом ударе молнии (ПУМ) в провод, сначала пробивается внешний искровой воздушный промежуток, а затем срабатывает МКС.

В случае установки разрядника совместно с электродом-индикатором, перекрытие происходит между электродом разрядника и шпилькой индикатора, при этом происходит разрушение белой стеклянной колбы и оголение черной изоляционной трубки.

Гашение сопровождающего тока достигается за счет разбиения импульсной дуги на большое количество маленьких дуг, каждая из которых находится в ограниченном объеме разрядной камеры. Появление в такой камере элементарной дуги с чрезвычайно высокой температурой приводит к стремительному росту давления внутри нее, вследствие чего дуга выбрасывается наружу, где происходит ее значительное удлинение, а также интенсивное охлаждение за счет контакта с окружающим воздухом. При переходе сопровождающего тока через ноль происходит гашение дуги, и линия продолжает бесперебойную работу без отключения и АПВ.

Установка

Для защиты ВЛ от прямого удара молнии разрядники устанавливаются по три штуки на каждую опору (по одному на фазу).

Для защиты от индуктированных перенапряжений разрядники устанавливаются по одному на каждую опору с последовательным регулярным чередованием фаз.

Для защиты подходов ВЛ к подстанциям от грозовых перенапряжений разрядники устанавливаются комплектами из 3 штук на каждую опору на расстоянии до 200 м от подстанции.

В общем случае установка разрядников на опору не накладывает дополнительных требований к наличию заземляющего устройства и величине его сопротивления, при этом деревянные опоры следует оснащать заземляющими спусками во избежание их расщепления. Но в случае сопротивления заземления превышающего 100 Ом, при срабатывании разрядников не происходит значительного ограничения перенапряжения. Поэтому при оснащении разрядниками участков ВЛ, заземляющими устройствами должны быть оборудованы крайние опоры участка.

Для ограничения набегающей волны грозового перенапряжения и защиты подстанций следует оборудовать заземляющими устройствами ближайшие к подстанции опоры с РМКЭ-10 (примерно на расстоянии 200 метров от каждой подстанции).

Заземляющими устройствами также должны оборудоваться оснащенные РМКЭ-10 одиночные опоры.

Заземляющие устройства должны обеспечивать величину сопротивления, указанную в нормативных документах.
