Разрядник РМК-10-IV-УХЛ1/АВ
Молниезащита ВЛ 6-10 кВ от индуктированных перенапряжений
Технические характеристики
|
Класс напряжения
Число электродов в МКС, шт.
Внешний искровой промежуток, мм Импульсное разрядное напряжение, не более, кВ Гашение дуги тока двухфазного КЗ на землю: Действующее значение периодической составляющей при наибольшем рабочем напряжении ВЛ до 12 кВ, кА Амплитудное значение импульсного тока через разрядник при длительности до полуспада 50 мкс, кА Выдерживаемое напряжение промышленной частоты: В сухом состоянии, не менее, кВ Под дождем, не менее, кВ Выдерживаемый импульсный ток 8/50 мкс, не менее 2-х 30 воздействий, кА Масса, кг |
6-10 кВ 30
40-60 100 0,7 3 30 20 30 0,8 |
Установка
Для защиты от индуктированных перенапряжений разрядники устанавливаются по одному на опору с чередованием фаз. При этом токи промышленной частоты, сопровождающие многофазные замыкания, вызванные грозовыми перенапряжениями, протекают по контурам, включающим в себя сопротивления заземления опор. Эффективность гашения сопровождающих токов тем выше, чем меньше они по величине, а наличие сопротивлений заземления опор в контуре замыкания благоприятным образом влияет на снижение величины сопровождающих токов.
Принцип работы

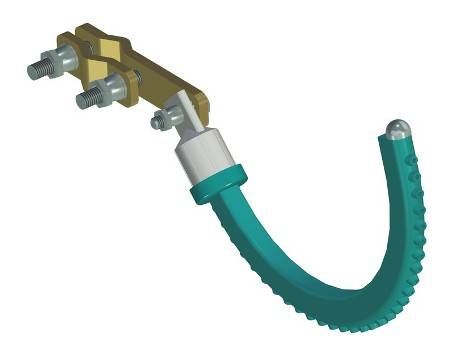

Основными элементами РМК-10 являются: мультикамерная система (МКС), несущий стеклопластиковый стержень и узел крепления разрядника к стержню изолятора. Разрядник устанавливается на металлический стержень изолятора с искровым воздушным промежутком S=4-6 см между верхним концом разрядника и проводом. При воздействии грозового перенапряжения сначала пробивается искровой воздушный промежуток, а затем – МКС разрядника.
