Разрядник РДИП-10-IV-УХЛ1
Молниезащита ВЛ 6-10 кВ от индуктированных перенапряжений
Технические характеристики
|
Класс напряжения
Длина перекрытия по поверхности
Внешний искровой промежуток
Импульсное 50 %-ное разрядное напряжение, не более
на положительной полярности
на отрицательной полярности
Многократно выдерживаемое внутренней изоляцией импульсное напряжение, не менее 50 импульсов, кВ
Выдерживаемое напряжение промышленной частоты, не менее
в сухом состоянии
под дождём
- действующее значение периодической составляющей при наибольшем рабочем напряжении ВЛ до 12 кВ, кА
Гашение дуги тока двухфазного КЗ на землю: Многократно выдерживаемый импульсный ток 8/20 мкс, не менее
Масса
Срок службы, не менее
|
6-10 кВ 78 см
2-4 см
120 кВ
90 кВ
300 кВ
38 кВ 28 кВ
0,6 20 импульсов/40 кА
2,7 кг
30 лет
|
Разрядные характеристики РДИП обеспечивают то, что ни один из изоляторов всех трех фаз в данной схеме не перекрывается, поскольку каждый из них защищен разрядником, установленным электрически параллельно ему и расположенным либо непосредственно рядом с изолятором, либо на соседней опоре.

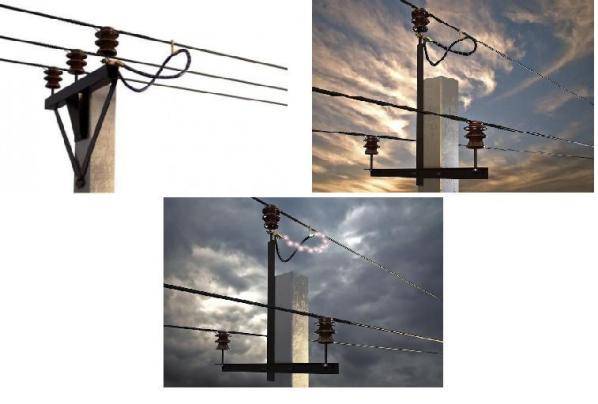

Установка
Разрядник предназначен для защиты ВЛ 6, 10 кВ от индуктированных грозовых перенапряжений, которые составляют подавляющую долю от общего числа грозовых перенапряжений, способных приводить к перекрытиям изоляции.
При такой системе установки индуктированное на линии грозовое перенапряжение приводит к перекрытию разрядников на разных фазах соседних опор и образованию контура междуфазного замыкания сопровождающего тока напряжения промышленной частоты, в который включены сработавшие разрядники и сопротивления заземления опор, ограничивающие этот ток на уровне нескольких сотен ампер, способствуя его гашению и предотвращению отключения ВЛ.
Принцип работы
Принцип работы разрядника основан на использовании эффекта скользящего разряда, который обеспечивает большую длину импульсного перекрытия по поверхности разрядника, и предотвращении за счет этого перехода импульсного перекрытия в силовую дугу тока промышленной частоты.
При возникновении на проводе ВЛ индуктированного грозового импульса искровой воздушный промежуток между проводом ВЛ и высоковольтным электродом разрядника пробивается, и напряжение прикладывается к изоляции между металлической трубкой и металлическим стержнем петли, соединённым с кронштейном и имеющим потенциал опоры.
Под воздействием приложенного импульсного напряжения вдоль поверхности изоляции петли от металлической трубки к кронштейну разрядника (по плечу с промежуточными электродами) развивается скользящий разряд. Вследствие эффекта скользящего разряда вольт-секундная характеристика разрядника расположена ниже, чем вольт-секундная характеристика изолятора, т.е. при воздействии грозового перенапряжения разрядник перекрывается, а изолятор нет. После прохождения импульсного тока молнии разряд гаснет, не переходя в силовую дугу, что предотвращает возникновение короткого замыкания, повреждение провода и отключение ВЛ.

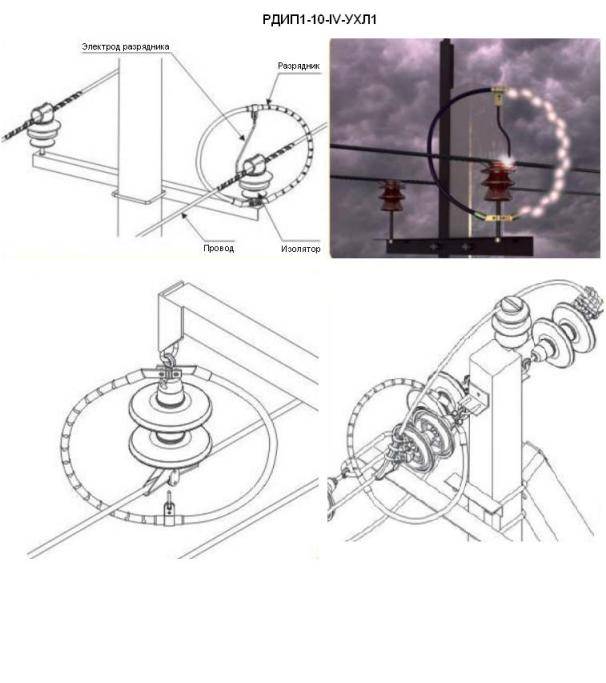

Разрядник длинно-искровой петлевой модифицированный РДИП1-10-IV-УХЛ1
РДИП1-10-IV-УХЛ1 по характеристикам, принципу действия и назначению не отличается от разрядника РДИП-10-IV-УХЛ1, являясь лишь его конструктивной модификацией.
Конструктивное отличие РДИП1 от РДИП сводится к измененным форме изгиба петли, деталям узла крепления и способу обеспечения воздушного зазора между разрядником и проводом. Воздушный разрядный промежуток между электродом РДИП1 и проводом сохраняет установленные параметры независимо от геометрии провода в пролете и даже при проскальзывании провода в обвязке на изоляторе.
