Разрядник РДИМ-10-1,5-IV-УХЛ1
Молниезащита ВЛ 6-10 кВ от прямых ударов молнии и проходов к подстанциям
Технические характеристики
| Класс напряжения Расчетный ток короткого замыкания, не более, кА Длина перекрытия по поверхности Импульсное 50%-ное разрядное напряжение, не более на положительной полярности на отрицательной полярности Многократно выдерживаемое внутренней изоляцией импульсное напряжение, не менее, кВ Выдерживаемое напряжение промышленной частоты, не менее в сухом состоянии под дождём Многократно выдерживаемый импульсный ток 8/20 мкс, не менее, кА Допустимый ток короткого замыкания в месте установки разрядника, не более, кА Масса Срок службы, не менее |
6-10 кВ 1,5 620 см 100 кВ 90 кВ 300 кВ/50 импульсов 28 кВ 28 кВ 20 импульсов/40 кА 1,5 1,6 кг 30 лет |
Область применения
Принцип работы
РДИМ состоит из двух отрезков кабеля с корделем, выполненным из резистивного материала. Отрезки кабеля сложены между собой так, что образуются три разрядных модуля 1, 2, 3.
Отрезки резистивного корделя подсоединяются к металлическим оконцевателям через внутренние искровые промежутки И1, И2, И3, И4. При воздействии импульса грозового перенапряжения они перекрываются и резистивный кордель верхнего отрезка кабеля, имеющий сопротивление R, выносит высокий потенциал U на поверхность нижнего отрезка кабеля в его средней части. Аналогично, резистивный кордель нижнего отрезка кабеля, имеющий также сопротивление R, выносит низкий потенциал 0 на поверхность верхнего отрезка кабеля в его средней части. Таким образом, к каждому разрядному модулю одновременно приложено полное напряжение U и для всех трёх разрядных модулей 1, 2, 3 созданы условия для одновременного начала развития скользящих разрядов, которые, при перекрытии соответствующих модулей, создают единый длинный канал перекрытия.

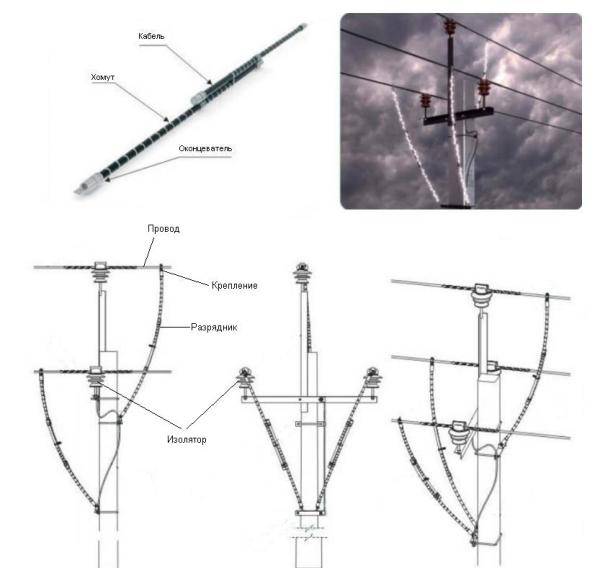

Установка
При необходимости обеспечения гарантированной защиты от любых грозовых воздействий, в том числе от прямого удара молнии в ВЛ, нужно устанавливать на каждую опору защищаемого участка ВЛ по три разрядника модульного типа РДИМ-10-1,5-IV-УХЛ1, на все фазы. При этом необходимо обеспечить низкое (желательно не более 10 Ом) сопротивление заземления лишь на ближайших нескольких опорах подхода ВЛ к подстанции.
Остальные опоры по условиям грозозащиты специально заземлять не требуется. В случае если технико-экономический анализ показывает целесообразность защиты от прямых ударов молнии не всей линии, а лишь отдельных участков, их целесообразно защищать следующим образом. На всех опорах защищаемого участка следует установить по три разрядника модульного типа РДИМ-10-1,5-IV-УХЛ1, на все фазы. Две опоры, являющимися крайними с двух сторон защищаемого от прямых ударов молнии участка ВЛ, необходимо заземлять, обеспечивая, по возможности, величину их сопротивления заземления не более 10 Ом. Если это требование по объективным причинам невыполнимо, следует компенсировать это дополнительным заземлением еще одной, или нескольких соседних опор на каждой из сторон участка. Остальные опоры данного участка ВЛ специально заземлять не надо.
Для защиты подходов к подстанции от набегающих волн грозовых перенапряжений необходимо устанавливать комплект их трех разрядников РДИМ-10-1,5-IV-УХЛ1 на каждую из 4-х ближайших опор к подстанции. Данные опоры необходимо заземлять в соответствии с установленными нормативными требованиями.
Установка комплектов РДИМ на ближайших к подстанции опорах позволяет предотвратить близкие к подстанции короткие замыкания из-за грозовых перенапряжений, приводящих к пагубному электродинамическому удару по обмоткам трансформаторов, что значительно увеличивает надежность их работы и срок службы.
